品質保証とパイプラインの安全性に関する包括的なガイド
導入

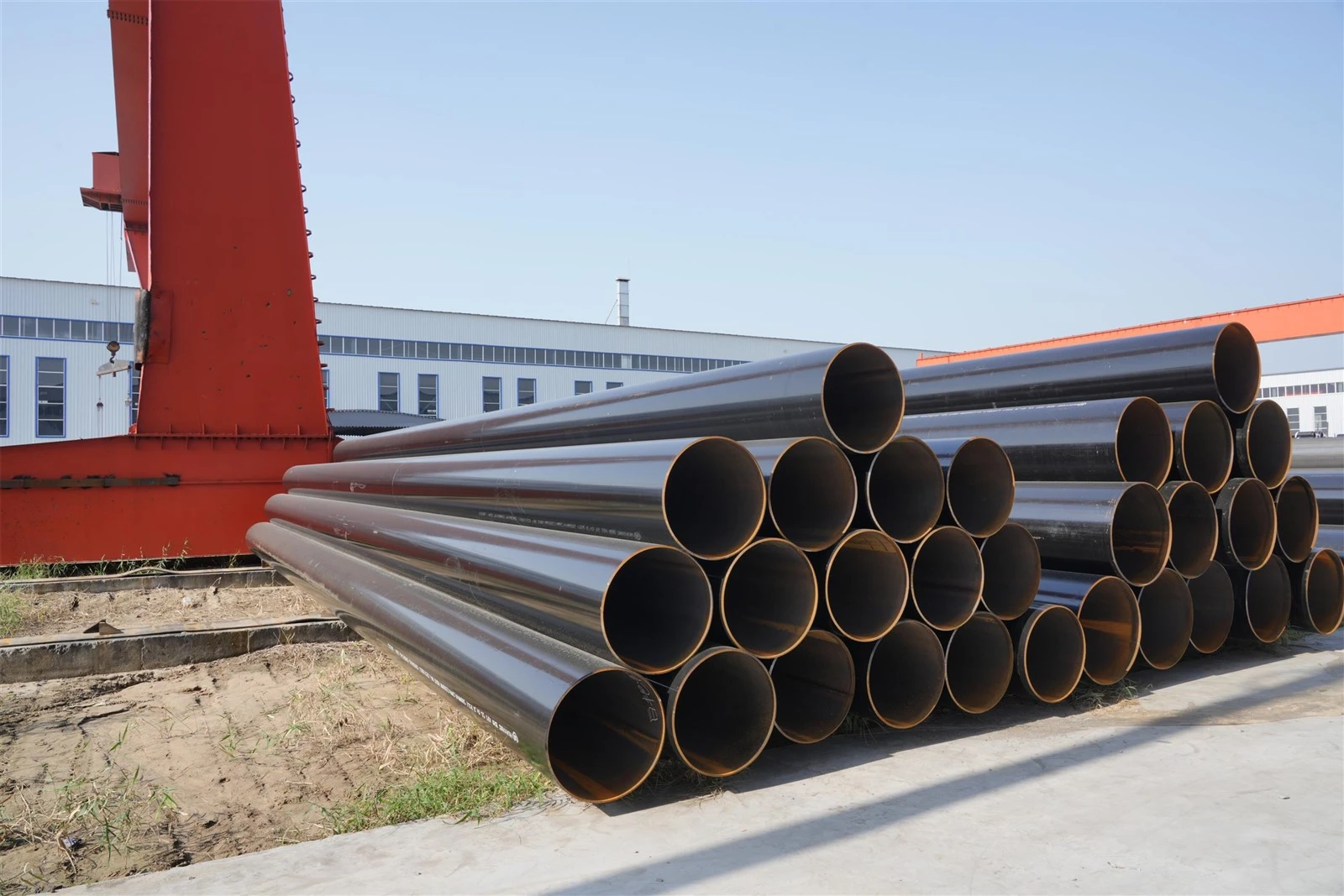

LSAW 鋼管は、石油とガスの輸送、水運、海洋エンジニアリング、高圧インフラ プロジェクトで広く使用されています。{0}}これらは重要かつ過酷な動作環境に適用されるため、長期的な安全性、構造的完全性、動作の信頼性を確保するには、品質管理と検査が不可欠です。{2}}
すべての検査手順の中で、静水圧試験と非破壊試験（NDT）は、LSAW パイプの最も重要な品質検証方法です。{0}これら 2 つの検査システムは、API 5L、ASTM A671、ASTM A252、EN 10219 などの国際規格で必須となっており、パイプがエンジニアリング プロジェクトに納品される前の最終的な安全バリアとして機能します。
この記事では、LSAW鋼管の静水圧試験とNDT検査の包括的な技術概要を提供し、その原理、手順、試験基準、装置システム、および工学的重要性を説明します。
LSAW鋼管の検査要件の概要
LSAW鋼管は厚鋼板から縦成形とサブマージアーク溶接により製造されます。これらのパイプは、直径が大きく肉厚な構造であるため、高い内圧、外部負荷、および長い耐用年数を考慮して設計されています。
実際の動作条件下での性能を保証するには、すべての LSAW パイプが次のような一連の必須検査に合格する必要があります。
寸法検査
化学成分検査
機械的特性試験
溶接継ぎ目検査
静水圧試験
非破壊検査-
これらの中で、水圧試験と NDT は最も重要な受け入れ試験であり、パイプラインの設置が承認されるかどうかを直接決定します。
LSAW鋼管の水圧試験
静水圧試験の目的
静水圧試験は、完成した各パイプに対して実行される圧力試験で、耐圧性とシールの完全性を検証します。パイプに水が満たされ、指定された試験圧力まで加圧されて、漏れ、変形、構造的脆弱性がチェックされます。
水圧試験の主な目的は次のとおりです。
溶接シームの完全性の検証
パイプ本体強度の確認
微細な亀裂やピンホールの検出-
圧力安全マージンの確保
実際のパイプラインの動作条件をシミュレート
パイプライングレードの LSAW パイプには水圧試験が必須であり、ほとんどの国際規格で義務付けられています。{0}
静水圧試験規格と圧力計算
静水圧試験圧力は、パイプの外径、肉厚、鋼種、指定された最小降伏強度に基づいて計算されます。
典型的な規格には次のようなものがあります。
- API 5L
- ASTM A671
- ASTM A252
- EN 10219
- GB/T 9711
テスト圧力は通常、パイプラインの設計作動圧力の 1.25 ～ 1.5 倍です。
静水圧試験手順
水圧試験プロセスは、厳格で標準化された手順に従って行われます。
まず、パイプの両端が高圧エンド キャップで密閉されます。-次にパイプはきれいな水で満たされ、すべての空気が完全に排出されます。パイプが完全に満たされると、圧力は指定された試験値まで徐々に増加します。
試験圧力は、規格および顧客の要件に応じて、通常 5 ～ 10 秒の間の一定の保持時間維持されます。この間、パイプの圧力損失、漏れ、変形、異常な動作がないか注意深く監視されます。
圧力降下や漏れが観察されない場合、パイプは水圧試験に合格し、次の検査段階に送られます。
静水圧試験装置
最新の LSAW パイプ メーカーは、デジタル制御システムを備えた完全に自動化された静水圧試験機を使用しています。
一般的な静水圧試験システムには次のものが含まれます。
- 高圧水ポンプ-
- 圧力制御ユニット
- デジタル圧力センサー
- 自動データ記録システム
- エンドシーリング装置
- 安全保護筐体
高度なシステムにより、リアルタイムの圧力曲線モニタリングと自動テスト レポート生成が可能になり、完全なトレーサビリティが確保されます。{0}
-LSAW 鋼管の非破壊検査
LSAW パイプの品質管理における NDT の役割
非破壊検査は、パイプに損傷を与えることなく内部および表面の欠陥を検出するために使用されます。- LSAWパイプは溶接製品であるため、溶接部の品質と母材の健全性には特に注意が必要です。
NDT 検査では次のことが保証されます。
- 内部亀裂は存在しません
- 不完全な融合は起こらない
- 気孔やスラグの介在物が残らない
- ラミネート欠陥は存在しません
- 表面の亀裂は発生しません
NDT は、納品前にパイプの完全性を完全に保証します。
LSAW鋼管の主なNDT工法
超音波検査
超音波試験は、LSAW パイプの主な検査方法です。高周波音波がパイプ材料内に送信され、反射信号が分析されて内部欠陥が特定されます。-
超音波検査は次の目的で使用されます。
母材検査
溶接継ぎ目検査
熱影響部検査
ラミネート検出
自動超音波検査システムは、パイプ本体全体と溶接シームを 100% カバーしてスキャンできます。
放射線検査
X線検査では、X-線またはガンマ線-線を使用して内部溶接構造を検査します。溶接シームの視覚的な画像が生成されるため、検査官は内部の気孔、亀裂、スラグの混入、および溶融の欠如を識別できます。
X線検査は通常、次の目的に適用されます。
- 縦方向の溶接シーム
- 溶接の開始領域と終了領域
- 重要な溶接部
この方法は、API 5L およびオフショア エンジニアリング標準で必須です。
磁粉試験
磁粉試験は、強磁性材料の表面および表面近くの欠陥を検出するために使用されます。{0}
この方法は主に次の用途に適用されます。
- 溶接シーム表面
- 熱影響部
- パイプ端のベベル領域
表面割れや溶接欠陥の検出に高い効果を発揮します。
液体浸透試験
液体浸透試験は、表面の破壊欠陥を特定するために使用されます。-浸透液をパイプ表面に塗布し、洗浄後、現像液で亀裂や孔を明らかにします。
この方法は、次の目的でよく使用されます。
- 溶接補修箇所
- 重要な表面ゾーン
- パイプ端部検査
LSAW 鋼管の一般的な NDT 適用範囲
国際規格では、LSAW パイプの完全な検査範囲が求められています。
| 検査項目 | 補償範囲の要件 |
|---|---|
| 卑金属UT | 100パーセント |
| 溶接シーム UT | 100パーセント |
| 放射線検査 | 溶接シームの 100% |
| 磁粉試験 | 溶接シームと端 |
| 目視検査 | パイプ表面全体 |
| 寸法検査 | パイプ全体 |
すべての NDT 項目に合格したパイプのみが出荷を承認されます。
静水圧試験とNDTの統合
水圧試験と NDT 検査は相互に補完し、完全な品質検証システムを形成します。
NDT は欠陥検出に重点を置いています
静水圧試験により圧力性能を検証
NDT は隠れたリスクを防止します
静水圧試験により実際の圧力の安全性が確認される
これらを組み合わせることで、すべての LSAW パイプが最も厳しいエンジニアリング要件を満たしていることが保証されます。
水圧試験とNDTの工学的価値
石油およびガスのパイプラインでは、単一のパイプの破損が重大な経済的損失、環境汚染、安全上の事故を引き起こす可能性があります。静水圧試験と NDT は、このようなリスクを防ぐ上で重要な役割を果たします。
これらの検査システムは以下を提供します。
- 長期にわたる運用上の安全性
- メンテナンスコストの削減
- 故障確率の低下
- 耐用年数の延長
- プロジェクトの信頼性の向上
長距離送電パイプライン、オフショア プラットフォーム、高圧システムの場合、これらの検査は任意ではなく、エンジニアリング上の安全対策として必須です。-
結論
静水圧試験と非破壊試験は、LSAW 鋼管の最高レベルの品質保証を表します。{0}これらの検査システムは、正確な圧力検証と完全な範囲の欠陥検出を通じて、極端な圧力、温度、環境条件下でもすべてのパイプが安全に動作できることを保証します。-
パイプラインプロジェクトが世界中で拡大し続けるにつれ、信頼性の高いLSAWパイプ検査システムの重要性は高まるばかりです。高度な水圧試験装置、自動 NDT システム、および厳格な国際規格が、現代のパイプラインの安全性の基盤を形成しています。
重要なパイプライン プロジェクトの場合、完全な水圧試験と NDT 認証を取得した LSAW 鋼管を選択することが、長期的なパフォーマンスと運用セキュリティの最も信頼できる保証となります。{0}}
